Manuelles Polieren von Brillengläsern der nächsten Generation

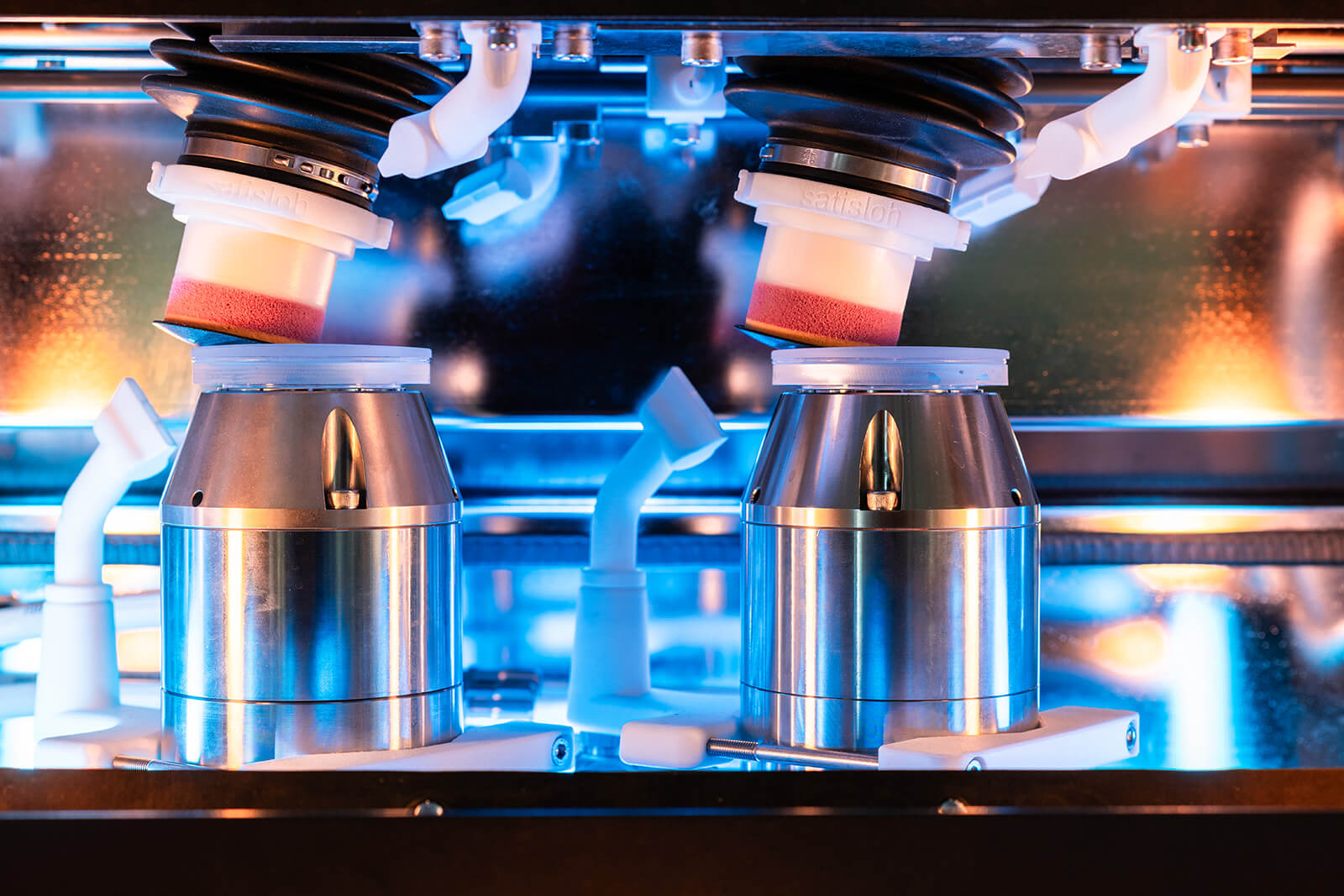

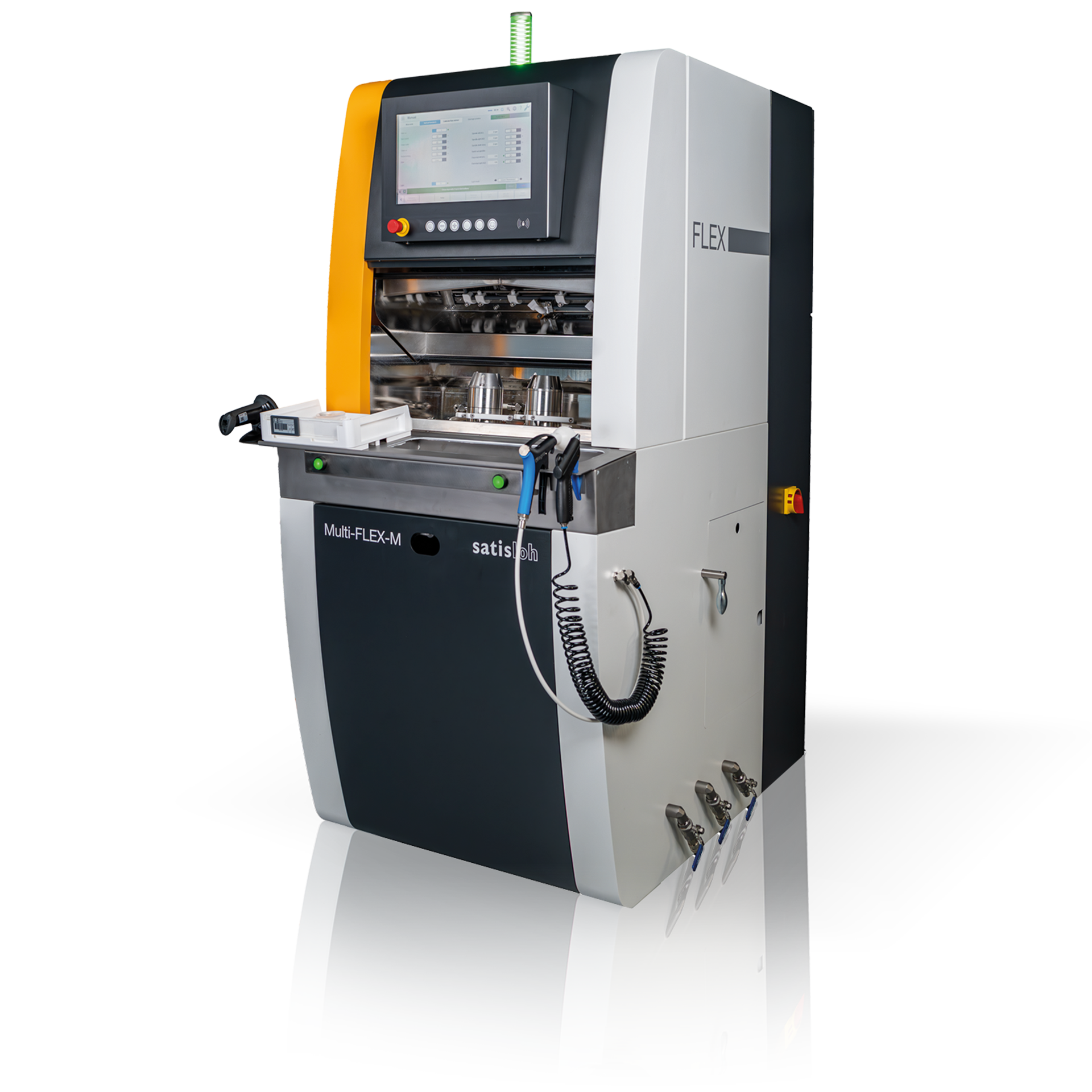

Die kompakte zweispindlige Multi-FLEX-M ist eine Weiterentwicklung des manuellen Polierens von Gläsern und produziert bis zu 50 Gläser pro Stunde. Sie kombiniert das Beste ihres Vorgängers, der Toro-FLEX, mit dem gleichen Evolution-U-Polierverfahren und der dynamischen Kinematik, wie sie von der automatischen Multi-FLEX bekannt ist und sich in über 650 Installationen weltweit bewährt hat. Gekoppelt mit einem VFT-macro Digitalgenerator, bildet sie ein perfektes Oberflächenpaar für Labs mit manueller Produktion oder Metro-Labore.

  • 1-stufiger Evolution-U Polierprozess bietet schnellere Polierzeiten und einen außergewöhnlich großen Arbeitsbereich von bis zu -18 dpt.
  • Universal Tool Technology reduziert die Anzahl der benötigten Polierwerkzeuge auf nur 1, für reduzierten Werkzeugbestand, vereinfachte Bedienung und weniger Werkzeugwechsel
  • Hervorragende Werkzeuglebensdauer von bis zu 25.000 Sekunden für extrem niedrige Kosten/Linsen
  • Intelligente Polierwerkzeuge mit eingebettetem RFID-Tag ermöglichen die Verfolgung der Werkzeugnutzung und verbesserte Effizienz
  • Ein einfach zu bedienender integrierter Industrie-PC mit Touchscreen lässt sich nahtlos  integriert sich nahtlos in die IT-Infrastruktur des Labors und macht zusätzliche Polierserver überflüssig
  • Backup-, Diagnose- und Fernwartungsfunktionen
  • MES-360 Lite für die grundlegende Datenanalyse im Lieferumfang enthalten
  • Softwaregesteuerter Reinigungszyklus und zusätzliche Faltenbalgreinigungsdüsen in der Kammer sorgen dafür, dass die Maschine immer sauber und einsatzbereit ist

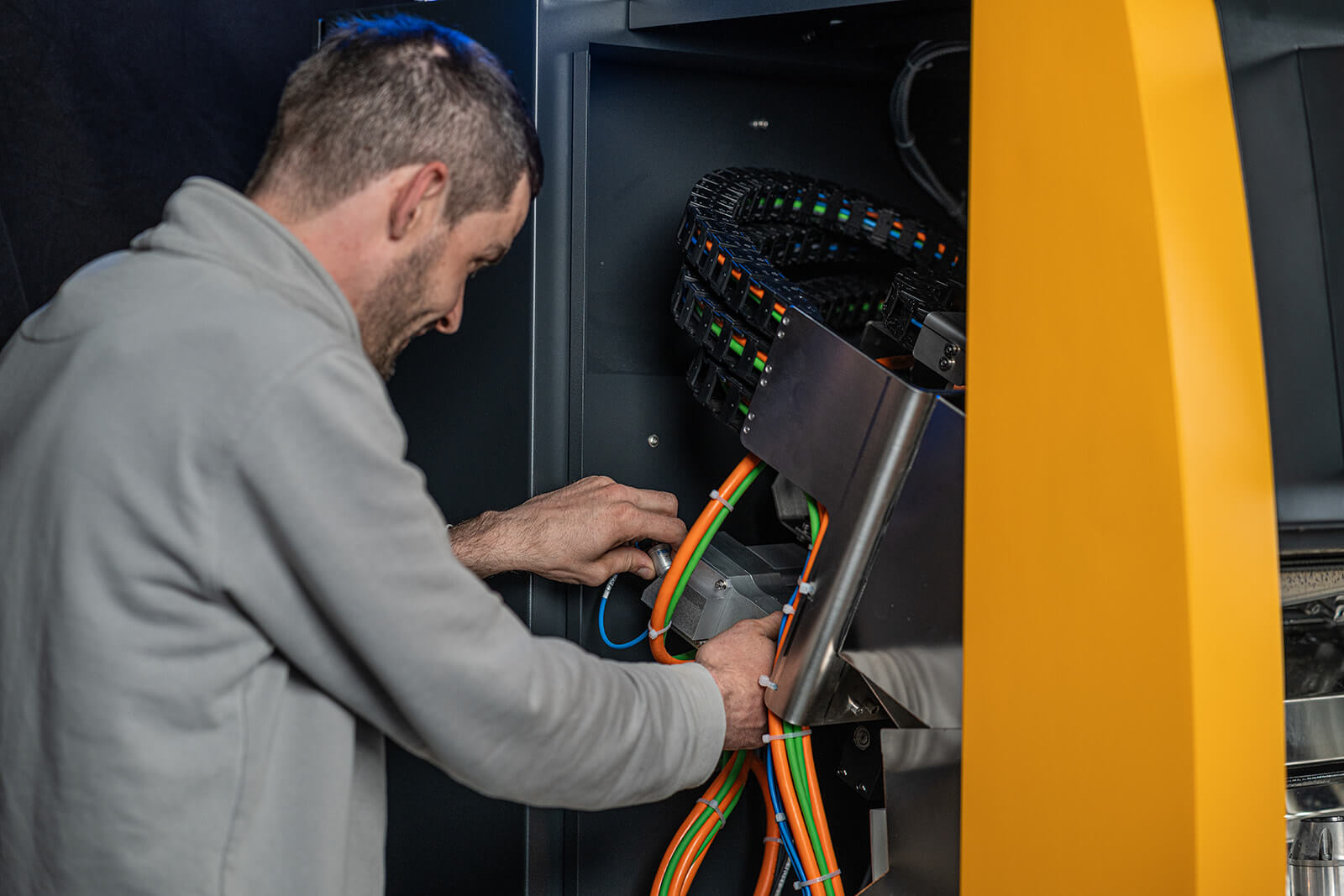

  • Kompakte Stellfläche und leicht zugängliches Maschinendesign für einfache Wartung

Highlights

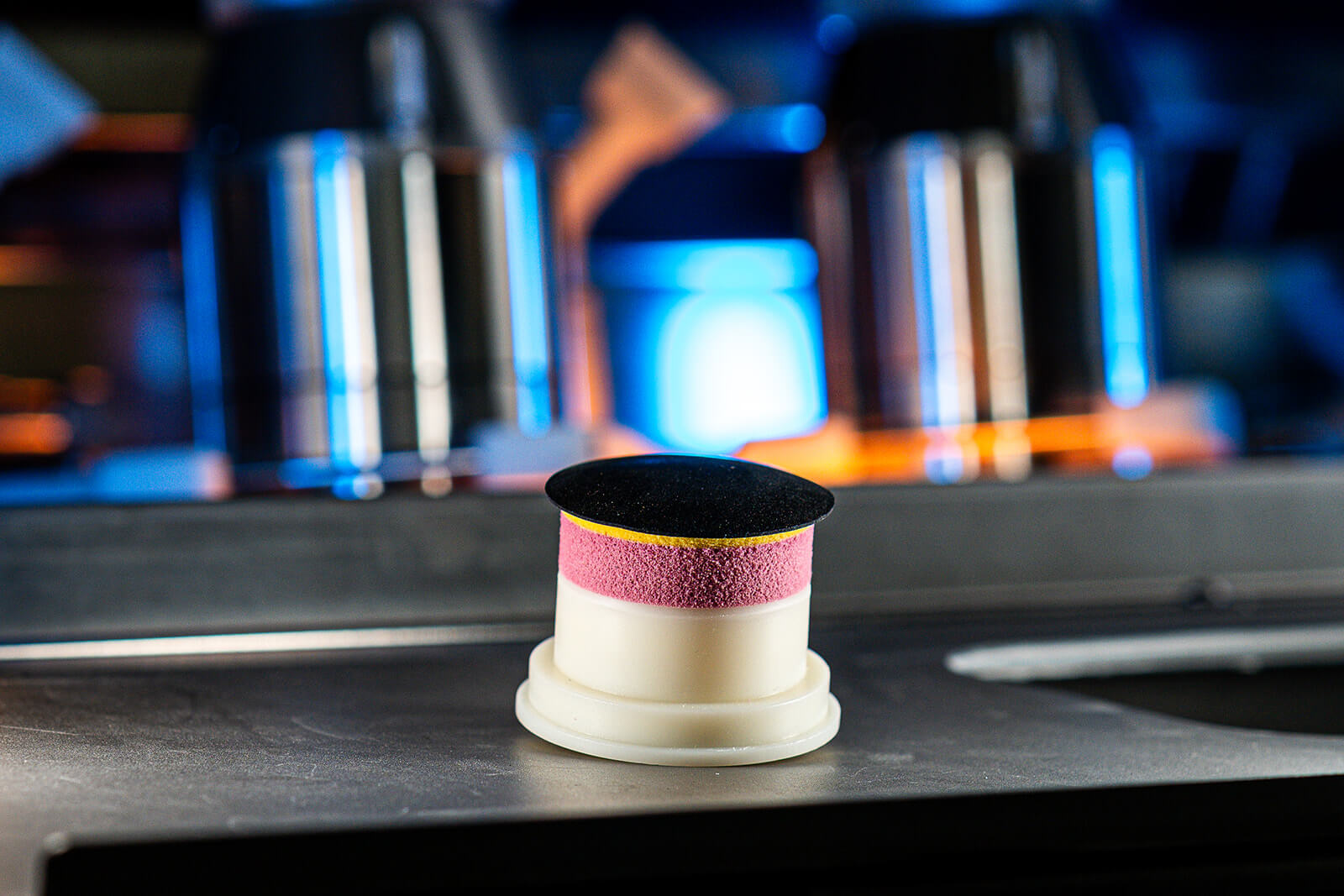

Universelle Werkzeugtechnologie
-

Ein Werkzeug deckt alle Glasdesigns, Materialien und Arbeitsbereiche ab. Es optimiert den Produktionsfluss mit weniger Werkzeugwechseln und reduziert den Bestand an Polierwerkzeugen und die Komplexität.

Evolution-U Prozess
-

Polierverfahren und dynamische Kinematik, wie man sie von der automatisierten Multi-FLEX kennt, bieten den größten Arbeitsbereich und garantieren höchste Polierqualität.

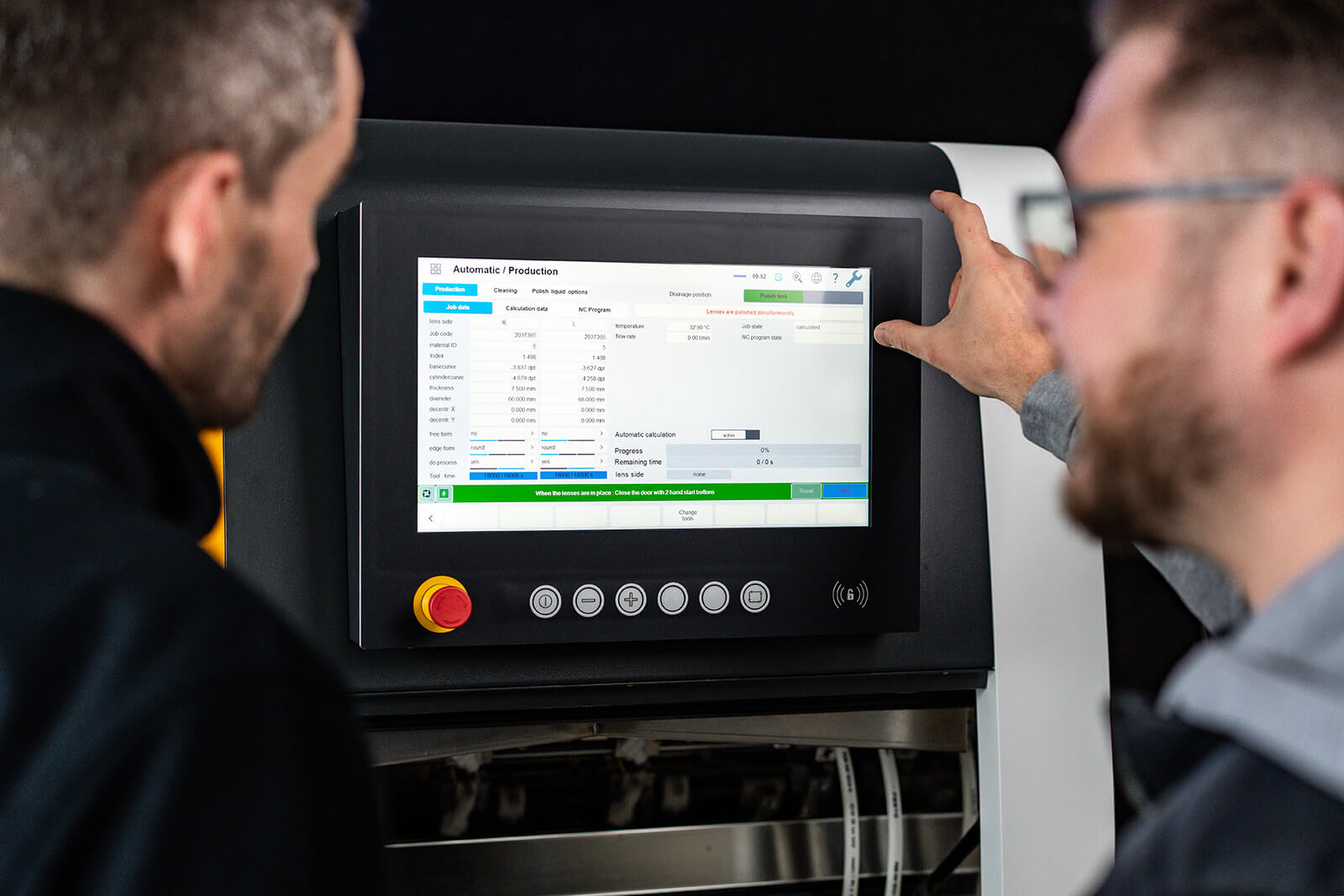

Integrierter Windows Industrie-PC
-

Einfache Maschinenbedienung über Touchscreen, mit Backup-, Diagnose- und Remote-Support-Funktionen und ohne zusätzliche Polierserver.

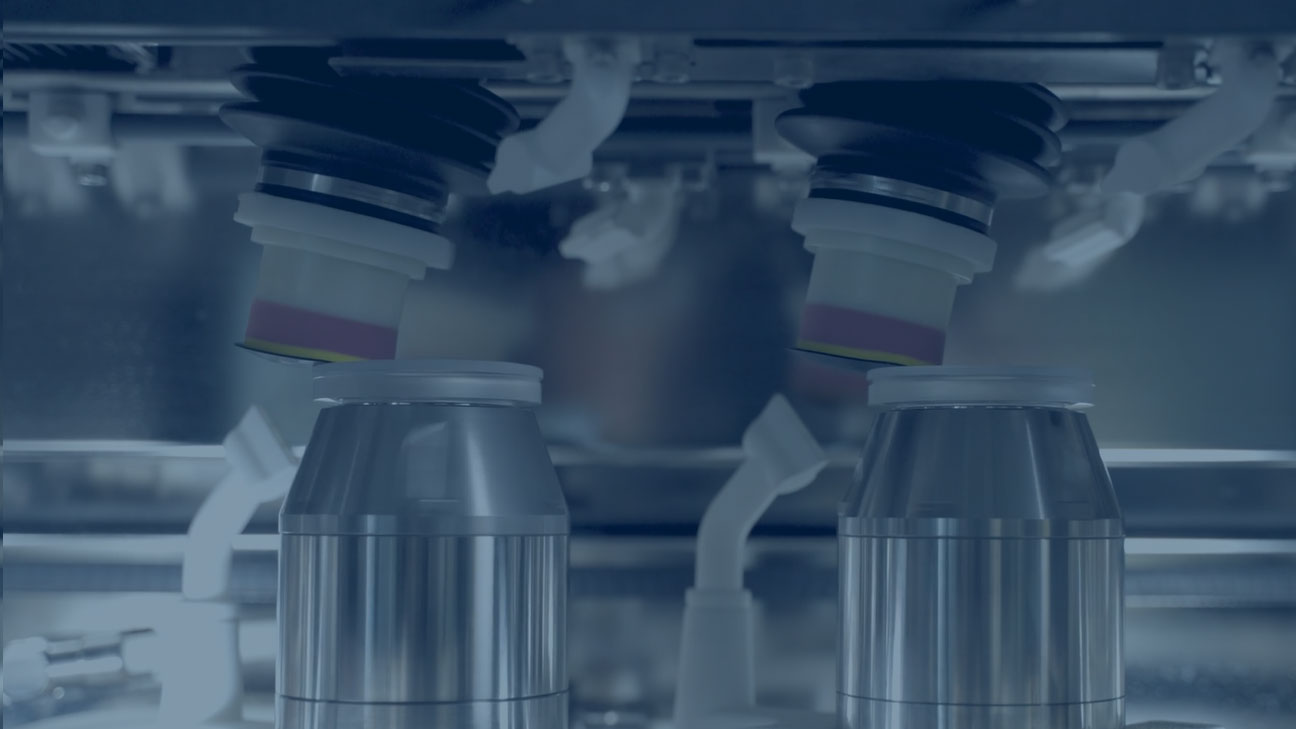

Video

Prozesse und Werkzeuge

Prozess Evolution-U
Polierschritte 1-Schritt-Prozess
Merkmale
  • Für Brillengläser, die hart beschichtet werden.
  • Rasiermesserscharfe Brillengläser.
  • Brillengläser mit starker Krümmung.
Verfügbarkeit Vorinstalliert
Polierwerkzeug Universal Extended Range FLEX

Multi-FLEX-M wird mit dem vorinstallierten Evolution-U-Verfahren geliefert, das den gesamten Arbeitsbereich abdeckt.

Multi-FLEX-Poliermaschinen beinhalten eine kostenlose Lizenz für das Evolution-U-Verfahren und andere spezielle Polierverfahren von Satisloh unter der Voraussetzung, dass der Kunde Original-Polierwerkzeuge von Satisloh kauft und verwendet.

Alternativ kann der Kunde eine gebührenpflichtige Lizenz (einmalige Gebühr pro Maschine) erwerben, um diese Satisloh-Polierverfahren mit Werkzeugen Dritter zu nutzen, die nicht gegen die Schutzrechte von Satisloh verstoßen.

Technische Daten

Produktivität: Bis zu 50 Linsen/Stunde
Glasmaterialien: Alle organischen Materialien
Arbeitsbereich:
  • Konkav: 0 bis -18 dpt.
  • Linsendurchmesser: 48-85 mm
  • Zylinder: 0 bis 6 dpt.
Abmessungen (BxTxH): 1256 x 803 x 2142 mm / 50 x 32 x 85 Zoll + Signallampe
Gewicht: 420 kg / 926 lbs (inkl. Polierversorgungseinheit)
Stromversorgung: 200-240V; 50/60 Hz; 2,5kVA; max. 10kVA; 1 Phase + Nullleiter + Erde; Absicherung 16A
Druckluft: 8 bar, getrocknet, ölfrei, ca. 20 l/min

Alle technischen Daten können ohne vorherige Ankündigung geändert werden. Prüfen Sie die Details mit Satisloh.

Downloads

Multi-FLEX-M kaufen und Sie erhalten

MES-360 Lite gratis.

Ihr Einstieg in Industrie 4.0 mit MES-360 Lite
Mehr Transparenz und Sichtbarkeit der Maschinenleistung ist einer der wichtigsten Schritte, um Ihre Produktion zu optimieren und Kosten zu senken. MES-360 Lite liefert tägliche Berichte mit vordefinierten KPIs zur Erfassung der Maschinenauslastung, des Produktionsdurchsatzes und der Top-5-Fehler für alle Ihre Satisloh Lab 4.0 ready Maschinen.
